具有 1-Wire 总线接口的温度和湿度传感器

1-Wire 总线是由 ADI 公司生产的一种串行接口，它允许通过一条公共数据线在主站（控制器）和一个或多个温度传感器之间传输测量值。该总线的特殊之处在于电源和数据均通过单线传输。

说实话，单线传输信号根本不够。至少需要一个接地连接 (GND)。这意味着需要一根线用于信号和电源 (DQ/VDD)，另一根线用于接地 (GND)。

在所谓的“寄生”模式下，温度传感器通过数据线 (DQ) 获得工作电压。或者，您也可以选择三线模式，在这种情况下，工作电压和数据线是分开的。这种模式的优点之一是抗干扰能力较低，从而允许更长的线路长度。

一个单线总线网络由一个主设备（控制器）和max. 100 个温度传感器组成。寄生模式下，线路长度可达 100 米，三线模式下，线路长度可达 300 米。温度传感器通过一个唯一的序列号进行识别和寻址，该序列号在工厂预先编程，不可更改。

集成 1-Wire 总线接口的温度传感器

与传统温度传感器相比，集成 1-Wire 总线接口的温度传感器具有诸多优势：

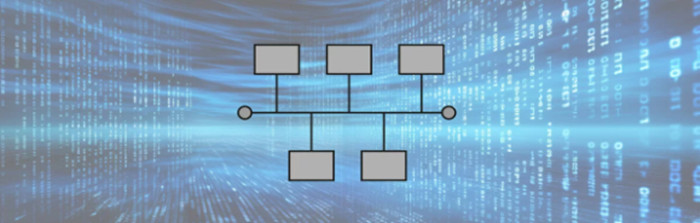

1. 由于采用总线拓扑结构，所有传感器均连接到一条线路，从而显著减少了布线和空间需求。
2. 由于每个温度传感器都配备唯一的序列号，因此分配十分简单。为了便于识别温度传感器，SIKA 将序列号以纯文本形式打印在传感器上。
3. 由于测量值以数字方式传输，因此不会因线路长度过长或干扰而导致错误。
4. 集成相对简单且经济高效，因为在大多数情况下，除了 1-Wire 总线主控器外，无需其他硬件。

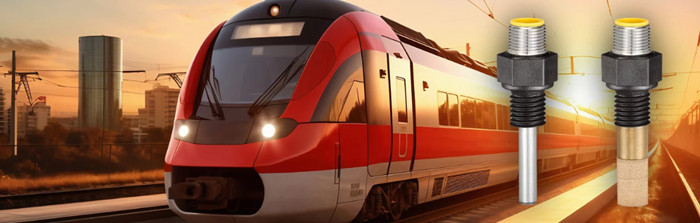

带有集成 1-Wire 总线接口的 SIKA 温度传感器包括Type WGF 和 WBA，它们在轨道车辆中用于测量通风管道中的空气温度和地板加热元件的表面温度等应用。

温湿度多传感器

一个特别有趣的应用是组合多个测量参数。SIKA 的 WHS 多传感器是一款集成温湿度传感器，配备单线接口，除了温度外，还能测量相对湿度，并以数字方式传输。这不仅减少了布线量，还无需额外的测量点，从而兼具技术和成本优势。

增强保护，提升可靠性

SIKA 1-Wire 总线产品始终包含附加保护电路，用于防止电磁干扰和电压峰值。即使在干扰场或其他电气/电子设备引起的线路干扰下，该保护电路也能确保无干扰运行。

温度传感器已根据 DIN EN 50155 标准进行型式试验，确保在恶劣环境下也能可靠运行。该标准定义了轨道车辆电气设备的要求，并包含电源、电磁兼容性 (EMC)、温度、湿度、冲击和抗振性能的测试规范。

WGF 和 WBA 温度传感器还采用由玻璃纤维增强塑料制成的过程连接，具有非常好的绝缘性能。这显著降低了通过温度传感器散热的热量，并更大限度地减少了散热误差。
